ब्रांड नाम:	EVERCROSS
मॉडल संख्या:	COMPACT-200; कॉम्पैक्ट-200; COMPACT-100; कॉम्पैक्ट-100; CHINA 321 ;
एमओक्यू:	वार्ता
Price:	1000USD ~ 2000USD Per ton
प्रसव का समय:	वार्ता
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

उत्पाद का नाम:

स्टील केबल सस्पेंशन ब्रिज

सामग्री:

इस्पात

चौड़ाई:

बड़े विस्तार

प्रकार:

लटके हुए पुल

प्रयोग:

भारी भार, रेल यातायात

डेकिंग सामग्री:

स्टील कंक्रीट

पैकेजिंग विवरण:

विस्तृत आदेश के अनुसार

प्रमुखता देना:

भूकंपरोधी स्टील वायर सस्पेंशन ब्रिज

सीओसी स्टील वायर सस्पेंशन ब्रिज

भूकंप प्रतिरोधी स्टील रस्सी पुल

उत्पाद का वर्णन

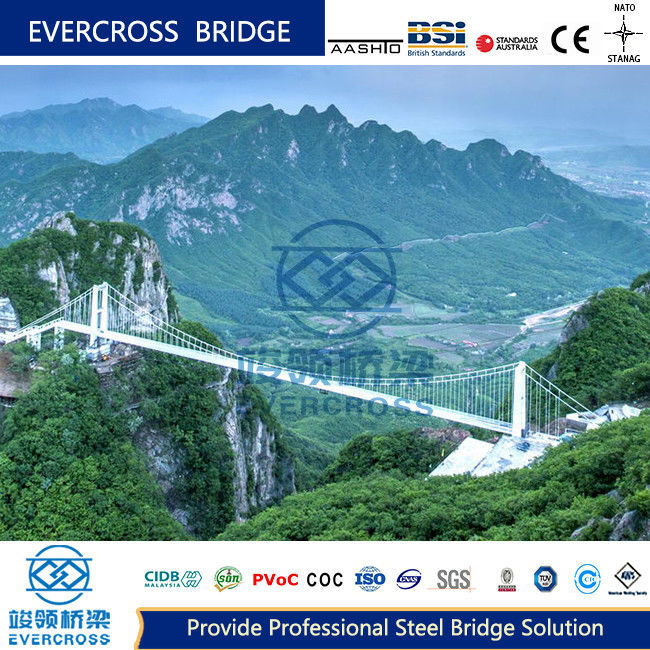

CNAS COC प्रमाणपत्र के साथ एंटी सिस्मिक स्टील वायर सस्पेंशन ब्रिज

विशेषता	मूल्य
उत्पाद का नाम	स्टील केबल सस्पेंशन ब्रिज
सामग्री	स्टील
स्पैन	बड़े स्पैन
प्रकार	सस्पेंशन ब्रिज
उपयोग	भारी लोडिंग, रेलवे यातायात
डेकिंग सामग्री	स्टील कंक्रीट

स्टील केबल सस्पेंशन ब्रिज: ताकत और लचीलेपन का एकदम सही संतुलन

स्टील केबल सस्पेंशन ब्रिज एक लचीला सस्पेंशन संयोजन प्रणाली है जो मुख्य केबल और कड़े बीम से बनी है, जो केबल और बीम संरचनाओं दोनों की तनाव विशेषताओं को जोड़ती है। इसमें ब्रिज टावर, मुख्य केबल, स्लिंग, स्टिफ़निंग बीम, एंकर और सैडल घटक शामिल हैं। 1000 मीटर से अधिक के स्पैन वाले अधिकांश पुल सस्पेंशन ब्रिज संरचनाओं का उपयोग करते हैं।

भार विशेषताएं

भार स्लिंग से केबल तक, फिर एंकर, पियर और टावर तक प्रेषित होता है। बाहरी भार के तहत, मुख्य केबल और कड़ा बीम दोनों एक साथ बल सहन करते हैं। मुख्य केबल प्राथमिक भार-वहन घटक के रूप में कार्य करता है, जिसका विरूपण सीधे पुल के आंतरिक बल और संरचनात्मक विरूपण को प्रभावित करता है।

मुख्य घटक

मुख्य केबल:प्राथमिक भार-वहन तत्व जो तनाव से गुजरता है; वायर रोप या समानांतर वायर बंडल कॉन्फ़िगरेशन के रूप में उपलब्ध है
ब्रिज टावर:मुख्य ऊर्ध्वाधर भार-वहन संरचना जिसमें कठोर, लचीले या रॉकिंग कॉलम कॉन्फ़िगरेशन हैं
स्टिफ़निंग बीम:माध्यमिक संरचना जो वाहन स्थिरता सुनिश्चित करती है और कठोरता प्रदान करती है, मुख्य रूप से झुकने वाले बलों को सहन करती है
स्लिंग:बल संचरण घटक जो कड़े बीम को मुख्य केबल से जोड़ता है
एंकर:संरचना मुख्य केबल को एंकर करती है और तनाव को नींव तक पहुंचाती है

स्टील केबल सस्पेंशन ब्रिज का वर्गीकरण

सस्पेंशन स्पैन गणना के अनुसार:सिंगल-स्पैन, थ्री-स्पैन, फोर-स्पैन और फाइव-स्पैन कॉन्फ़िगरेशन

मुख्य केबल एंकरिंग द्वारा:ग्राउंड एंकर (तनाव नींव में स्थानांतरित) और सेल्फ-एंकरिंग (तनाव सीधे स्टिफ़निंग बीम में स्थानांतरित)

निर्माण प्रक्रिया

सस्पेंशन ब्रिज निर्माण अनुक्रम में शामिल हैं: एंकर फाउंडेशन निर्माण, एंकर निर्माण, ब्रिज टावर फाउंडेशन निर्माण, ब्रिज टावर निर्माण, मुख्य केबल निर्माण, स्टिफ़निंग बीम निर्माण और ब्रिज डेक निर्माण।

सुरक्षा डिजाइन

कंक्रीट संरचना सुरक्षा:

कंक्रीट सुरक्षात्मक परत की मोटाई में वृद्धि
उच्च प्रदर्शन टिकाऊ कंक्रीट
सुरक्षात्मक कोटिंग और सीलेंट
सुदृढीकरण जंग अवरोधक
कैथोडिक सुरक्षा प्रणाली

स्टील संरचना सुरक्षा:

पेंट कोटिंग सिस्टम
फ्लोरोकार्बन टॉपकोट के साथ थर्मल स्प्रे जिंक/एल्यूमीनियम मिश्र धातु
वेदरिंग स्टील सामग्री
पर्यावरण नियंत्रण उपाय

लाभ

1000 मीटर से अधिक की बेहतर लंबी-स्पैन क्षमताएं
उत्कृष्ट भूकंपीय प्रदर्शन
हल्का लेकिन मजबूत संरचनात्मक डिजाइन
कम मध्यवर्ती समर्थन के साथ न्यूनतम पर्यावरणीय प्रभाव
आइकॉनिक सौंदर्य अपील और लैंडमार्क क्षमता

अनुप्रयोग

बड़ी जल निकायों या गहरी घाटियों में फैले राजमार्ग पुल
मनोरम या शहरी क्षेत्रों में पैदल यात्री और साइकिल चालक पुल
घाटी क्रॉसिंग और अन्य चुनौतीपूर्ण इलाके

एवरक्रॉस स्टील ब्रिज अवलोकन

एवरक्रॉस स्टील ब्रिज	बैली ब्रिज (कॉम्पैक्ट-200, कॉम्पैक्ट-100, एलएसबी, पीबी100, चाइना-321, बीएसबी) मॉड्यूलर ब्रिज (जीडब्ल्यूडी, डेल्टा, 450-प्रकार, आदि) ट्रस ब्रिज, वॉरेन ब्रिज आर्च ब्रिज, प्लेट ब्रिज, बीम ब्रिज, बॉक्स गर्डर ब्रिज सस्पेंशन ब्रिज, केबल-स्टे ब्रिज फ्लोटिंग ब्रिज, आदि।
डिजाइन स्पैन	10M से 300M सिंगल स्पैन
कैरिज वे	सिंगल लेन, डबल लेन, मल्टीलेन, वॉकवे, आदि
लोडिंग क्षमता	AASHTO HL93.HS15-44, HS20-44, HS25-44 BS5400 HA+20HB, HA+30HB AS5100 ट्रक-T44 IRC 70R क्लास A/B NATO STANAG MLC80/ MLC110 ट्रक-60T, ट्रेलर-80/100 टन, आदि।
स्टील ग्रेड	EN10025 S355JR S355J0/EN10219 S460J0/ EN10113 S460N/BS4360 ग्रेड 55C AS/ NZS3678/ 3679/ 1163/ ग्रेड 350 ASTM A572/A572M GR50/GR65 GB1591 GB355B/C/D/460C, आदि।
प्रमाणपत्र	ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, आदि।
वेल्डिंग	AWS D1.1/AWS D1.5 AS/NZS 1554 या समकक्ष
बोल्ट	ISO898, AS/NZS1252, BS3692 या समकक्ष
गैल्वनाइजेशन कोड	ISO1461 AS/NZS 4680 ASTM-A123 BS1706 या समकक्ष
