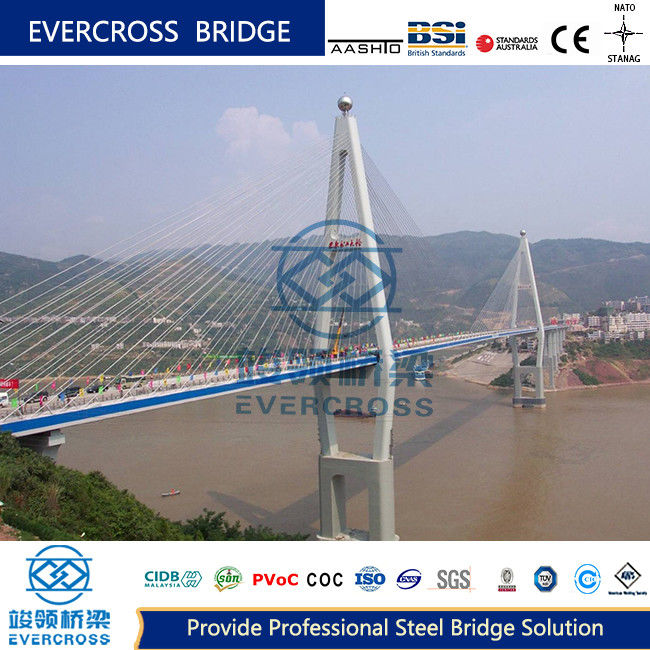

एक केबल-स्टेयड ब्रिज, जिसे विकर्ण पुल के रूप में भी जाना जाता है, एक संरचनात्मक प्रणाली है जो एक दबाव वाले टावर, तनावग्रस्त केबलों और एक मुड़े हुए बीम बॉडी से बनी होती है जहां मुख्य बीम को कई केबलों के साथ सीधे पुल टावर पर खींचा जाता है।

केबल-स्टेयड ब्रिज में तीन प्राथमिक घटक होते हैं:

• मुख्य बीम:आमतौर पर कंक्रीट, स्टील-कंक्रीट संयोजन, या स्टील संरचना से निर्मित
• केबल टावर:मुख्य रूप से कंक्रीट संरचनाएं, कभी-कभी स्टील-कंक्रीट संयोजन या स्टील
• स्टे केबल:उच्च शक्ति वाली सामग्री (उच्च शक्ति वाले स्टील वायर या स्टील स्ट्रैंड) से निर्मित

एक बड़ा मुख्य स्पैन है, जो चौड़ी नदियों को पार करने के लिए आदर्श है।

मध्यम आकार की नदियों और शहरी चैनलों के लिए उपयुक्त छोटा मुख्य स्पैन।

बढ़ी हुई लचीलापन संरचनात्मक विरूपण को प्रबंधित करने के लिए सावधानीपूर्वक इंजीनियरिंग की आवश्यकता होती है।

लंबी अवधि के डिजाइनों में स्थिरता बढ़ाता है और तनाव आयाम को कम करता है।

केबल टावर विभिन्न विन्यासों के साथ महत्वपूर्ण संरचनात्मक और सौंदर्य तत्व हैं:

• सिंगल कॉलम प्रकार (सरल संरचना)
• ए-आकार का विन्यास
• उल्टा वाई प्रकार (उच्च कठोरता)

तीन प्राथमिक विन्यास:

• सिंगल केबल प्लेन (सबसे अच्छा मरोड़ कठोरता)
• वर्टिकल डबल केबल प्लेन
• तिरछा डबल केबल प्लेन (बेहतर हवा प्रतिरोध)

तीन मूलभूत प्रकार:

• रेडियल आकार
• हार्प आकार
• सेक्टर व्यवस्था

• असाधारण क्रॉसिंग क्षमता के साथ कॉम्पैक्ट बीम आयाम
• पुल क्लीयरेंस और डेक ऊंचाई पर न्यूनतम प्रतिबंध
• निलंबन पुलों की तुलना में बेहतर हवा स्थिरता
• केन्द्रीकृत लंगर संरचनाओं की कोई आवश्यकता नहीं है
• उत्कृष्ट लंबी अवधि की क्षमताएं
• रखरखाव और पहुंच में आसानी

केबल-स्टेयड पुलों का निर्माण विभिन्न तकनीकों का उपयोग करके किया जा सकता है:

• सहायता निर्माण विधि
• पुश निर्माण विधि
• रोटरी निर्माण विधि
• केंटिलीवर निर्माण विधि (विधानसभा या डालना)

दो प्राथमिक श्रेणियां:

• ठंड-कास्ट एंकर के साथ समानांतर तार केबल
• क्लिप एंकर के साथ समानांतर तार केबल

केबल कंपन को कम करने के तरीके:

• वायवीय नियंत्रण (सतह संशोधन)
• डैम्पिंग कंपन में कमी (यांत्रिक डैम्पर्स)
• गतिशील विशेषता संशोधन (केबल इंटरकनेक्शन)
